При комплектации коммерческой тары для различных жидкостей точное совпадение размерных допусков определяет надежность и конечную герметичность упаковки. Любой пластиковый флакон подбирается под конкретную насадку исключительно на этапе предсерийного проектирования. Экономия на геометрии резьбы неизбежно приводит к разгерметизации, выбраковке партий при штабелировании и критическим сбоям в процессе складской логистики. Разберем спецификации 24/410, 28/410 и BPF: правильный расчет геометрических параметров, подбор укупорки под вязкость состава и отраслевые требования к испытаниям.
Коротко о содержании статьи
- маркировка и стандарты горловин: как читать значения
- специфика резьбы 24/410 для индустрии красоты и гигиены
- промышленный стандарт 28/410 для агрессивных сред и бытовой химии
- особенности стандарта BPF и его отличия от PCO
- влияние полимеров (ПЭТ, ПНД) на усадку и качество укупорки
- настройка автоматических линий и контроль герметичности
- ответы на частые вопросы о размерах и совместимости
Маркировка и стандарты горловин: инженерная база
Международная система классификации полимерной упаковки (опирающаяся на нормативы SPI) традиционно обозначается дробью. Эти стандарты горловин содержат исчерпывающую спецификацию посадочного узла для технологов:
- Первое число — это наружный диаметр горловины, измеряемый в миллиметрах строго по крайним выступающим гребням витков (инженерный параметр T).
- Второе число (например, 400, 410, 415) — спецификация резьбы, указывающая на конфигурацию спирали, количество полных оборотов и общую высоту венчика (параметр H).
Единый универсальный стандарт позволяет производителям унифицировать настройку автоматов розлива на конвейерных линиях. Точный внешний габарит гарантирует, что каждая качественная крышка зафиксируется с заданным крутящим моментом, обеспечивая комфорт и удобство использования для конечного потребителя.
Технические характеристики форматов укупорки
В промышленном производстве применяются строго регламентированные профили. Рассмотрим три самых востребованных конфигурации.
Специфика резьбы 24/410
Размерность 24/410 — это абсолютный базовый стандарт для рынка косметики и средств личной гигиены. Наружный диаметр здесь составляет ровно 24 мм, а маркировка 410 по номенклатуре означает 1,5 оборота резьбы.
Такие флаконы штатно комплектуют насадками под составы средней и низкой вязкости: это помпы, мелкодисперсные спреи и классические кнопочные дозаторы. Сферы применения 24/410:
- Шампуни, гели для душа, бальзамы.
- Увлажняющие кремы для лица и уходовые сыворотки.
- Фармацевтика: хлоргексидин, перекись, дезинфицирующие растворы.
Главная задача, которую решают резьбы 24/410 — стабильная фиксация насосного механизма. Правильно отлитая по пресс-форме крышка не соскочит с горла даже при интенсивном нажатии на помпу сотни раз подряд.
Промышленный стандарт горловины 28/410
Если рецептура продукта требует увеличенной пропускной способности подающего узла, применяется формат 28/410. Расширенный до 28 мм посадочный габарит позволяет инженерам устанавливать толстые подающие трубки, не забивающиеся суспензиями.
Данный стандарт горловины 28/410 — оптимальное и проверенное решение для агрессивных сред. Полная совместимость с массивными запирающими узлами (в том числе с защитой от детей CRC) делает его крайне востребованным в сегменте non-food. Что закрывают колпачками 28/410:
- Бытовая химия, густые гелевые очистители для сантехники.
- Профессиональные средства автохимии, полироли.
- Жидкое мыло в коммерческой фасовке (от 500 мл до 1 литра).
Очень часто в комбинации с 28/410 идет курковая насадка — триггер. Подобная усиленная крышка требует, чтобы профиль резьбы жестко выдерживал многократную механическую нагрузку на излом. Конструкция 28/410 надежно предотвращает протекания при таких векторах силы.
Особенности BPF и принципиальные отличия от PCO
Британский отраслевой стандарт BPF (British Plastics Federation) разрабатывался для тяжелых ПЭТ бутылок, удерживающих высокое внутреннее давление углекислого газа. Его диаметр также близок к 28 мм, однако шаг резьбы, высота горла и масса закладываемого при выдуве полимера здесь совершенно иные.
Конструкция BPF — это массивная однозаходная непрерывная резьба, оснащенная вертикальными газосбросными пазами (vents). Их функция — безопасное стравливание избыточного давления CO2 в момент первичного откручивания. Под этот стандарт выпускается специализированная глухая крышка с жестким предохранительным кольцом (Tamper Evident Band).
Параллельно на рынке присутствует более современный стандарт PCO (в версиях 1810 и 1881). В отличие от устаревающего массивного BPF, PCO является облегченной альтернативой. Версия 1881 отличается существенно меньшей высотой горла, что экономит вес пластика на преформе до 30%. Применяются эти пищевые стандарты для розлива воды, а также в таких нишах, как молочная продукция и сладкие сиропы. Важно: крышка BPF и укупорка PCO геометрически не являются взаимозаменяемыми, совместимость между ними отсутствует.

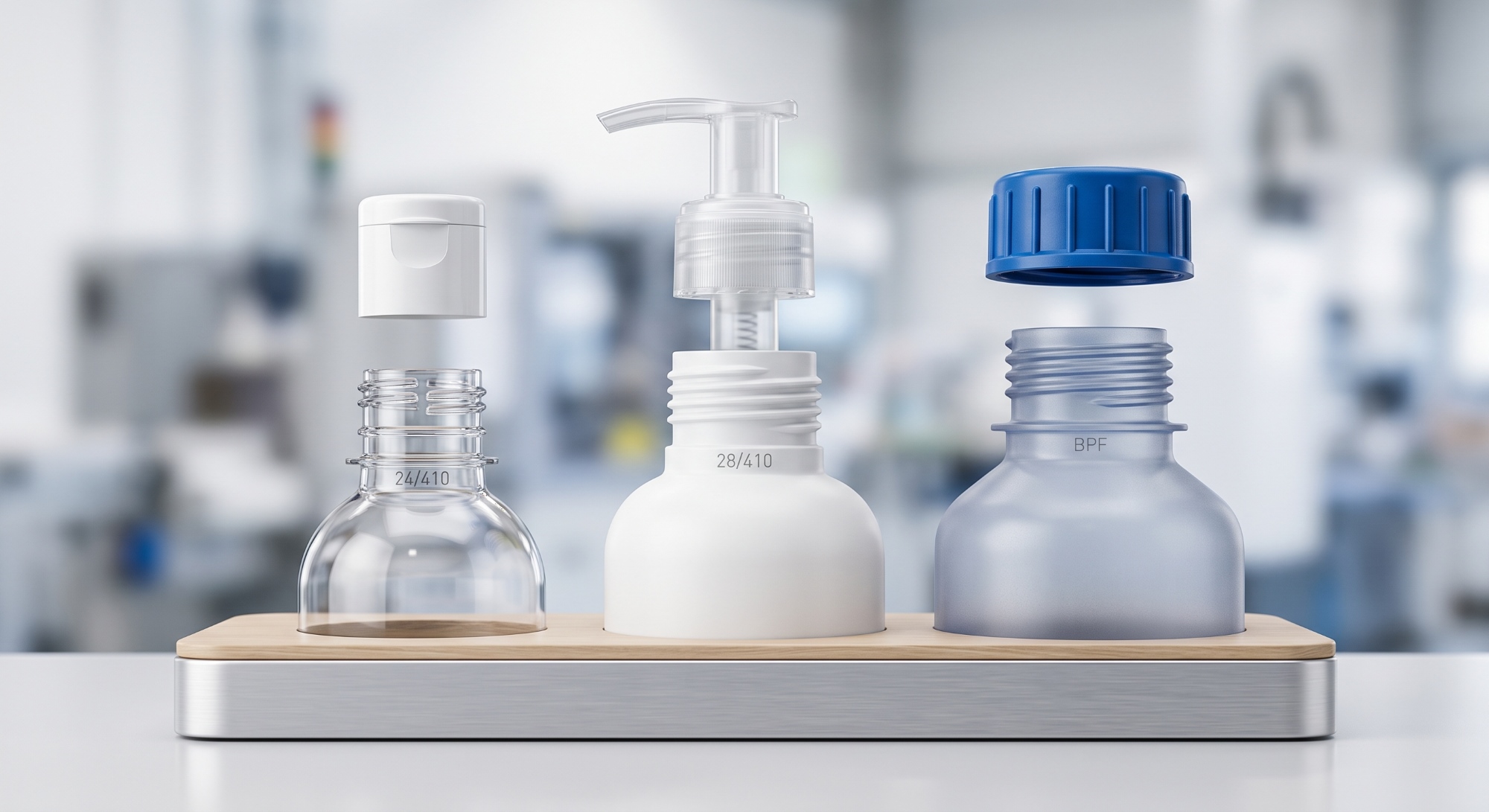

Сравнительная таблица геометрических параметров
Инженерная матрица допусков поможет правильно сопоставить размер и подобрать системы укупорки.
| Стандарт | Наружный диаметр (T) | Обороты резьбы | Основная отрасль | Рекомендуемый тип укупорки |
|---|---|---|---|---|
| 24/410 | 24,0 мм | 1,5 | Косметика | Флип-топ, диск-топ, помпы |
| 28/410 | 28,0 мм | 1,5 | Автохимия, клининг | Триггер, пуш-пул |
| BPF | 27,8 мм | Однозаходная (с пазами) | Пищевые жидкости | Крышка с кольцом |
Влияние материалов и автоматизации на качество укупорки
Полимер, из которого выдувается пластиковый флакон, напрямую определяет финальную точность резьбы и ее посадочные характеристики. ПЭТ-преформы (полиэтилентерефталат) отличаются минимальной усадкой, поэтому профиль на них получается максимально жестким и геометрически стабильным. Напротив, флаконы из ПНД (полиэтилен низкого давления) после извлечения из пресс-формы подвержены неравномерной температурной усадке в диапазоне 2-3%. Инженерам-конструкторам приходится закладывать этот коэффициент еще на этапе создания матрицы, иначе после остывания размер 24/410 или 28/410 деформируется, и насадка будет закручиваться с перекосом, нарушая герметичность.
Современная индустрия упаковки также массово переходит на технологии шорт-нек (short-neck) для снижения веса используемого пластика. Уменьшение высоты венчика позволяет заводам экономить сотни тонн полимера при миллионных тиражах. Однако облегчение резьбы накладывает жесткие ограничения на прочность витков. Если стенка профиля горловины слишком тонкая, запирающий механизм может просто срезать резьбу даже при штатном усилии закручивания. Поэтому при переходе производителей на облегченную тару технологи обязаны проводить обязательные лабораторные испытания на срыв (Strip-torque test).
Точная геометрия горловин критически важна для бесперебойной работы автоматических укупорочных линий. Захватывающие ролики и магнитные головки (чаки) автоматов настраиваются под эталонный размер посадочного узла. Если партия бутылок имеет плавающий наружный диаметр, оборудование начнет либо крошить крышки избыточным давлением, либо недокручивать их, оставляя зазор. Стабильность размеров позволяет держать скорость фасовочной линии на уровне 150-250 единиц в минуту без риска массового производственного брака.
Контроль качества: допуски и герметичность
Абсолютно надежная барьерная среда требует строгого соблюдения трех производственных правил:
- Инженерная совместимость: Попытка силой накрутить насадку серии 415 на базу 410 неизбежно приведет к микроскопической деформации резьбы.
- Защитные элементы: Используйте уплотнительные лайнеры. Для активных химикатов применяется вспененный ПЭ, для пищевки — мембраны под индукционную запайку. Они эластично компенсируют любые микронеровности торца горла.
- Крутящий момент (Torque): Каждая крышка укупоривается на линии с заданным усилием. Перетяжка непоправимо срывает витки резьбы, а недотяжка ведет к испарению летучих фракций.
Дешевая укупорка без соблюдения строгих микронных допусков — это прямой источник брака. Регулярно тестируйте контрольные флаконы на вакуумных стендах. Насадка обязана выдерживать перепады температур и давление. Правильно спроектированная крышка накручивается плавно, без заеданий.
Часто задаваемые вопросы
Можно ли использовать крышку 28/410 на таре стандарта BPF?
Стандарты 28/410 и BPF геометрически несовместимы. Несмотря на то, что внешний диаметр у них сопоставим (около 28 мм), шаг резьбы, угол наклона профиля и высота горла кардинально различаются. Насадка не закрутится до стопорного кольца, и крышка не создаст герметичного закрытия.
Как правильно измерить диаметр горловины штангенциркулем?
Для точной идентификации одного замера недостаточно. Измерьте наружный диаметр по самым выступающим гребням витков (размер T) и высоту венчика от верхнего торца до плеча (размер H). Также технологи проверяют внутренний диаметр без учета резьбовых выступов (размер E). Комбинация этих цифр позволяет безошибочно определить стандарт.
Чем резьбы 24/410 отличаются от спецификации 24/415?
Внешний диаметральный параметр у них идентичен (24 мм). Но стандарт 415 имеет значительно более высокое горло и два полных оборота резьбы, тогда как 24/410 имеет только полтора. При попытке перекрестного совмещения насадка 24/410 просто упрется в дно 415-го профиля, оставив зазор.
Подойдут ли флаконы 24/410 для фасовки густого базового масла?
Да, 24/410 активно применяется в сегменте косметики, но под вязкие базовые масла требуются специализированные дозаторы с расширенным внутренним соплом и усиленной возвратной пружиной. Если текучесть состава экстремально низкая (например, гидрофильное масло или плотные кулинарные соусы), целесообразнее использовать сечение 28/410.
Что делать на линии розлива, если крышка постоянно прокручивается на горла?
Это главный технический маркер критического нарушения допусков резьбы. Либо при высокотемпературном выдуве были сорваны витки на самом флаконе, либо внутренний контур укупорки прослаблен из-за непредвиденной усадки полимера. В обоих сценариях совместимость нарушается, и бракованная крышка подлежит немедленной замене.
